Wiederverwendbare CFK Landebeine

Bilder: Almatech / ArianeGroup

Themis auf dem Prüfstand: Wiederverwendbare CFK-Landebeine von Connova in kombinierten Tests

Connova hat in Zusammenarbeit mit Almatech vier CFK-Landebeine für den europäischen Themis-Demonstrator entwickelt und gefertigt. Die Bauteile kombinieren hohe Steifigkeit, geringes Gewicht und reproduzierbare Fertigungsqualität – Voraussetzungen, um Wiederverwendbarkeit zuverlässig zu ermöglichen.

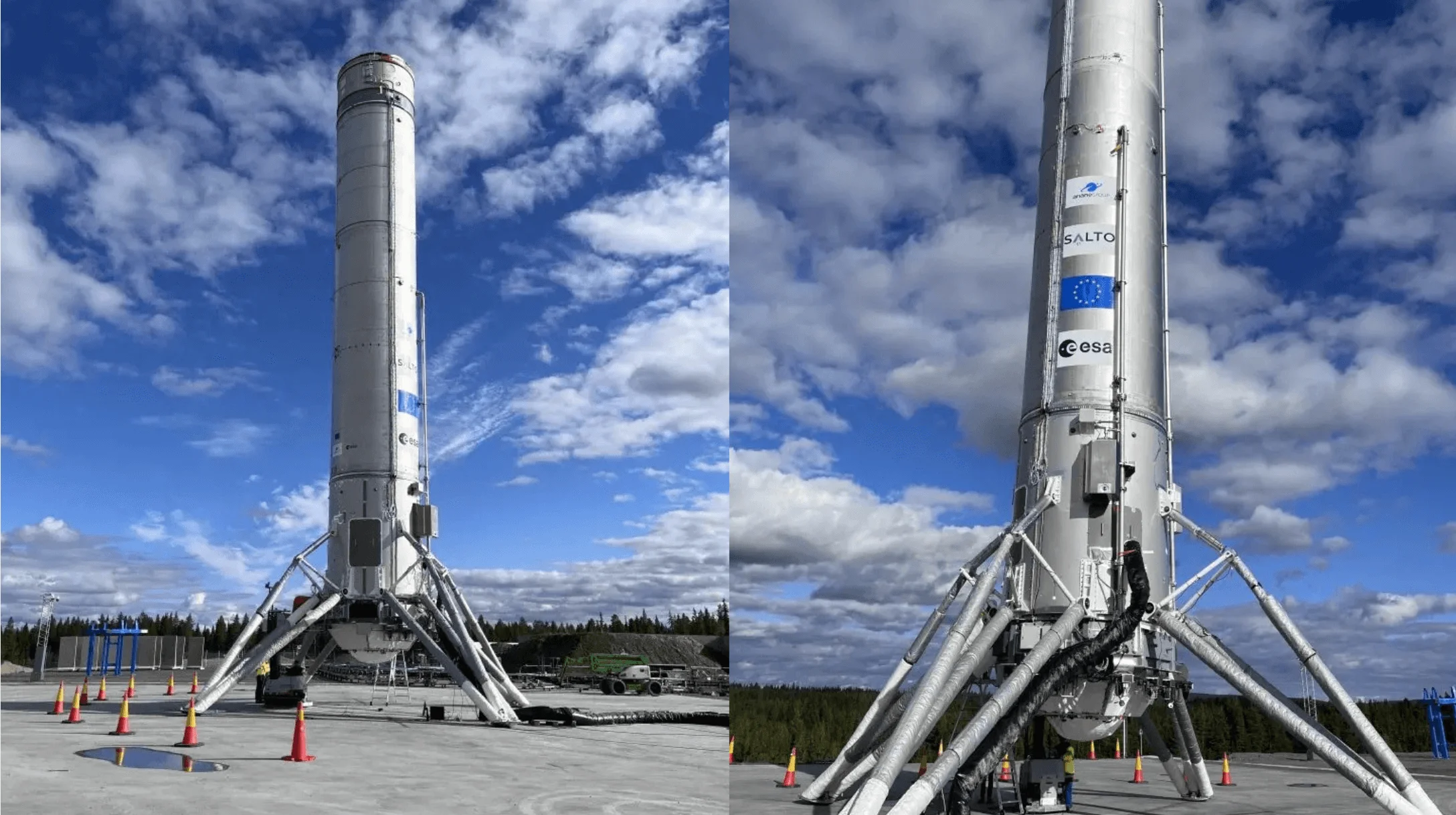

Nach der Ankunft des Prototyps im Weltraumzentrum Esrange (Schweden) hat ArianeGroup die Integration abgeschlossen und die Stufe am Startkomplex positioniert. Damit beginnen die kombinierten Tests: Die Ankopplung an mechanische, elektrische und fluidische Anlagen des Startplatzes wird umfassend erprobt, einschließlich Tests unter kryotechnischen Bedingungen. Im Anschluss ist im Rahmen des EU-Programms SALTO ein erster Hop Test in geringer Höhe vorgesehen – Start, kurzer Flug, präzise Landung.

Unser Beitrag im Überblick

  • Vier CFK-Landebeine: Fertigung der mechanischen Hauptkomponenten (große CFRP-Streben mit Aluminium-/Stahl-Endbeschlägen), ausgelegt für wiederholte Lastwechsel und präzise Landungen. Jede Einheit wurde passgenau vermessen und u.a. ultraschallgeprüft.
  • End-to-End-Kompetenz: Prozessentwicklung, Werkzeug- und Formenbau (inkl. Wickeldorne), Faserwickelverfahren für Großrohre, CNC-Bearbeitung mit Match-Drilling von CFK und Metall, Autoklav-/Fertigungs-Setup, Messtechnik und QA.
  • Partnerschaftlich & programmgebunden: Subauftrag von Almatech (Engineering) an Connova (Manufacturing); Integration durch Almatech, Einbindung in das ESA-Projekt Themis mit ArianeGroup. Erste Integration 2022, weitere Lieferungen bis Mitte 2023; Testkampagne am Standort Kiruna/Esrange vorgesehen.
  • Leichtbauwirkung: Das CFK-Konzept ermöglicht gegenüber rein metallischen Lösungen eine Gewichtsreduktion von ca. 25–30 % – ein zentraler Hebel für Wiederverwendbarkeit und Kosteneffizienz.
Themis auf dem Prüfstand: Wiederverwendbare CFK-Landebeine von Connova in kombinierten Tests

Themis in Kürze

Themis ist ein europäischer Demonstrator für eine wiederverwendbare Hauptstufe im Maßstab eines mittel- bis schwerlastfähigen Trägers. Entwickelt im Rahmen eines ESA-Programms durch ArianeGroup. Kennzahlen: ca. 30 m Höhe; Prometheus®-Triebwerk mit rund 100 t Schub. Ziel: Validierung von Start-, Lande- und Bodensystemen.

Warum CFK-Landebeine?

  • Steifigkeits-Gewichts-Verhältnis: CFRP ermöglicht bei gleicher Funktionssicherheit deutlich weniger Masse – im Themis-Kontext ca. 25–30 % Gewichtsersparnis gegenüber einer rein metallischen Lösung. Das schafft Reserven für Wiederverwendbarkeit und Landedynamik.
  • Lebensdauerverhalten: Die Struktur ist für wiederholte Lastwechsel und hohe Spitzenlasten ausgelegt – zentrale Voraussetzung für wiederholte Starts und präzise Landungen eines wiederverwendbaren Demonstrators.
    Connova-Group-Case-Study-EN-2 (…
  • Funktionale Integration & Präzision: Match-Drilling von CFK und Metall, genaue Vermessung und Ultraschallprüfung sichern enge Toleranzen und sauberes Schnittstellen-Management in der Systemintegration.
  • Zusatznutzen im Programmkontext: Das CFK-Konzept unterstützt geringeren Wartungsaufwand und Kosten­effizienz über mehrere Testzyklen hinweg – ein Hebel für die Themis-Ziele rund um Re-Use.

Für weiterführende Informationen zu Konzept, Produktion und Tests: Almatech Case Study – CFK-Landebein jetzt unter diesem Link kostenlos herunterladen.
